Luftlager
Standardluftlager

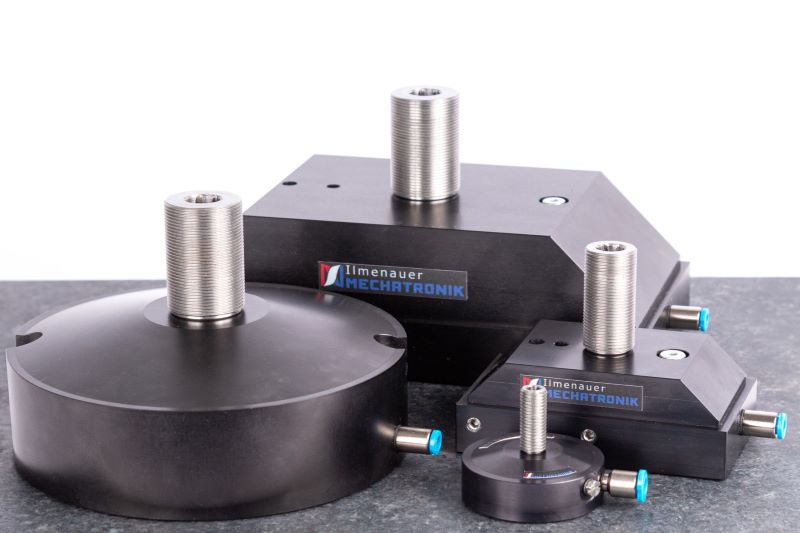

Unsere Standardluftlager sind sowohl in runder (RD) als auch in rechteckiger (RE) Bauform verfügbar. Die fein abgestuften Lagergrößen ermöglichen die Auswahl des optimalen Lagers für Ihren Anwendungsfall. Als 4-Punkt-Lagerung ausgeführt sind IMG-Luftlager auf gängige Linearmotorsysteme abgestimmt.
In Abhängigkeit von der Baugröße bieten unsere Luftlager diverse Anschlussmöglichkeiten für die Versorgung mit Druckluft. Dies ermöglicht eine einfache und platzeffiziente pneumatische Verbindung durch Kaskadierung der Luftlager. Die Anbindung an Ihr System erfolgt einfach und platzsparend mittels unseres innovativen magnetischen Montagesystems.
Durch die breit verteilte Luftausströmung sind IMG-Luftlager besonders robust gegenüber Totvolumina, Kanten und nicht erhabenen Oberflächenfehlern auf der Gegenfläche.
Weiterführende technische Informationen zum jeweiligen Luftlager können dem entsprechenden Datenblatt entnommen werden.
Runde Luftlager
| Artikelbezeichnung | Durchmesser | Höhe | Nenntraglast | Nennsteifigkeit | Dateien |
|---|---|---|---|---|---|
| RD-30S2 - in Kürze verfügbar | 30 mm | 11 mm | ca. 110 N | ca. 20 N/µm | |
| RD-42S1 | 42 mm | 15 mm | 195 N | 33 N/µm | |
| RD-49S1 | 49 mm | 18 mm | 329 N | 46 N/µm | |
| RD-54S1 | 54 mm | 20 mm | 410 N | 57 N/µm | |
| RD-64S1 | 64 mm | 23 mm | 625 N | 73 N/µm | |
| RD-72S1 | 72 mm | 26 mm | 854 N | 90 N/µm | |
| RD-84S1 | 84 mm | 30 mm | 1359 N | 134 N/µm | |
| RD-90S2 - in Kürze verfügbar | 90 mm | 33 mm | ca. 1540 N | ca. 160 N/µm | |
| RD-100S2 - in Kürze verfügbar | 100 mm | 36 mm | ca. 1995 N | ca. 190 N/µm | |
| RD-123S1 | 132 mm | 45 mm | 3151 N | 264 N/µm | |
| RD-150S1 - in Kürze verfügbar | 150 mm | 54 mm | ca. 4610 N | ca. 430 N/µm |
Rechteckige Luftlager
| Artikelbezeichnung | Breite | Länge | Höhe | Nenntraglast | Nennsteifigkeit | Dateien |
|---|---|---|---|---|---|---|
| RE-20x38S1 - in Kürze verfügbar | 20 mm | 38 mm | 13 mm | ca. 110 N | ca. 20 N/µm | |
| RE-25x54S1 - in Kürze verfügbar | 25 mm | 54 mm | 15 mm | ca. 205 N | ca. 30 N/µm | |
| RE-30x56S1 | 30 mm | 56 mm | 18 mm | 240 N | 44 N/µm | |
| RE-30x68S1 - in Kürze verfügbar | 30 mm | 68 mm | 21 mm | ca. 335 N | ca. 50 N/µm | |
| RE-35x78S1 - in Kürze verfügbar | 35 mm | 78 mm | 24 mm | ca. 495 N | ca. 70 N/µm | |
| RE-45x78S1 | 45 mm | 78 mm | 26 mm | 616 N | 74 N/µm | |
| RE-50x84S1 - in Kürze verfügbar | 50 mm | 84 mm | 30 mm | ca. 930 N | ca. 100 N/µm | |
| RE-60x106S1 - in Kürze verfügbar | 60 mm | 106 mm | 36 mm | ca. 1455 N | ca. 150 N/µm | |
| RE-65x112S1 | 65 mm | 112 mm | 39 mm | 1564 N | 153 N/µm | |
| RE-70x140S1 - in Kürze verfügbar | 70 mm | 140 mm | 44 mm | ca. 2360 N | ca. 240 N/µm | |
| RE-75x150S1 - in Kürze verfügbar | 75 mm | 150 mm | 47 mm | ca. 2720 N | ca. 270 N/µm | |
| RE-80x155S1 - in Kürze verfügbar | 80 mm | 150 mm | 48 mm | ca. 3000 N | ca. 300 N/µm | |
| RE-90x170S1 - in Kürze verfügbar | 90 mm | 170 mm | 53 mm | ca. 3720 N | ca. 370 N/µm | |
| RE-100x200S1 - in Kürze verfügbar | 100 mm | 200 mm | 63 mm | ca. 4955 N | ca. 480 N/µm |
